Каковы основные функции циркуляторов в глушителях сигналов дронов?

Циркуляторы играют жизненно важную роль в глушителях сигналов дронов, обеспечивая эффективную передачу сигналов, изоляцию и защиту чувствительных радиочастотных компонентов. Вот их основные функции:

1. Управление направлением сигнала (изоляция)

(1) Циркуляторы — это невзаимные устройства, которые направляют сигналы по фиксированному контуру (например, порт 1 → порт 2 → порт 3 → порт 1).

(2) В глушилках они изолируют передаваемый сигнал от отраженной мощности, предотвращая самопомехи и повышая точность постановки помех.

2. Защитите радиочастотные усилители

(1) Мощные генераторы помех генерируют мощные радиочастотные сигналы, которые могут отразиться и повредить передатчик.

(2) Циркуляторы перенаправляют отраженную энергию на фиктивную нагрузку (порт 3) вместо усилителя, повышая надежность системы.

3. Управление многоканальным сигналом

(1) Усовершенствованные глушители используют циркуляторы для переключения между несколькими антеннами или диапазонами частот без утечки сигналов.

(2) Может одновременно блокировать различные каналы связи дрона (например, управление, видео, GPS).

4. Стабильность частоты и эффективность

(1) Минимизирует вносимые потери (менее 0,5 дБ в высококачественных циркуляторах), обеспечивая максимальную мощность, достигающую антенны.

(2) Поддерживает широкополосную работу (например, 1–6 ГГц), что имеет решающее значение для покрытия различных частот дронов.

5. Интеграция с другими компонентами

(1) Часто в сочетании с изоляторами для дальнейшего подавления нежелательных отражений.

(2) Используется в глушителях MIMO (множественных входов и нескольких выходов) для управления сложной маршрутизацией сигналов.

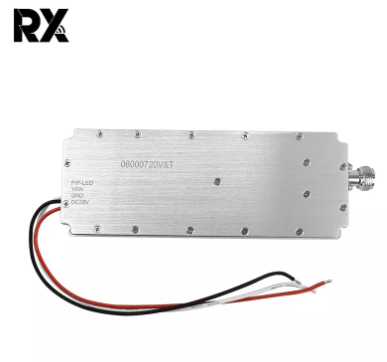

Модуль усилителя цифрового сигнала GaN 100 Вт с защитой от круга

Почему циркуляторы необходимы?

Без циркуляторов глушители страдают от следующих проблем:

❌ Обратная связь сигнала мешает передаче

❌Усилители перегорают из-за отраженной мощности

❌ Потери энергии приводят к уменьшению дальности постановки помех

Пример: В 10-канальном беспилотном глушителе циркуляционный насос обеспечивает независимую работу каждого канала без перекрестных помех, что повышает надежность защиты военной или критической инфраструктуры.

Для достижения наилучших характеристик циркуляционный насос в глушилке должен иметь:

✔ Высокая изоляция (>20 дБ)

✔ Низкий КСВ (<1,5:1)

✔ Термическая стабильность (для использования на открытом воздухе)
