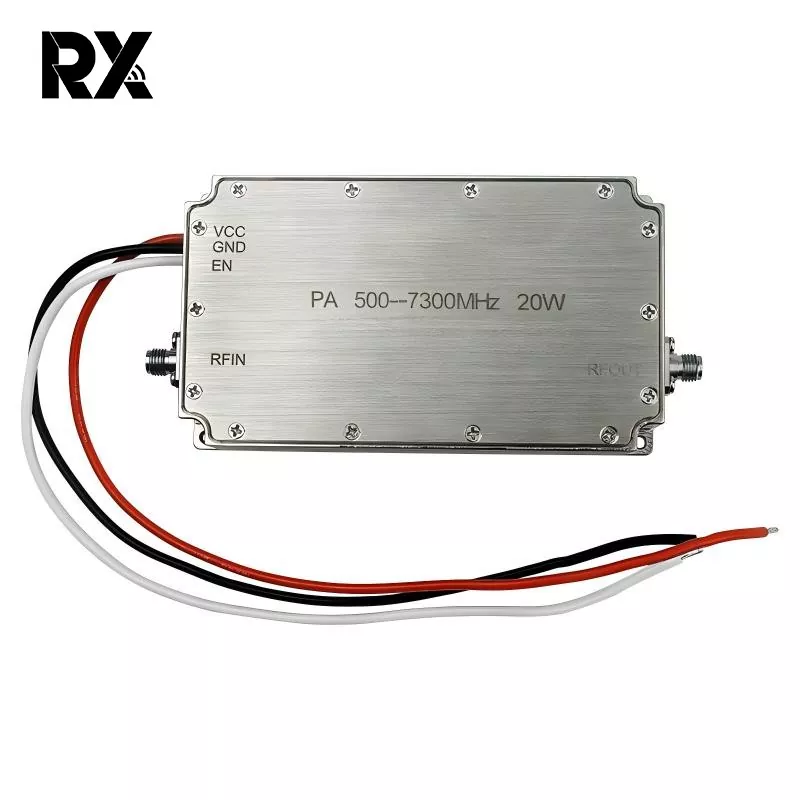

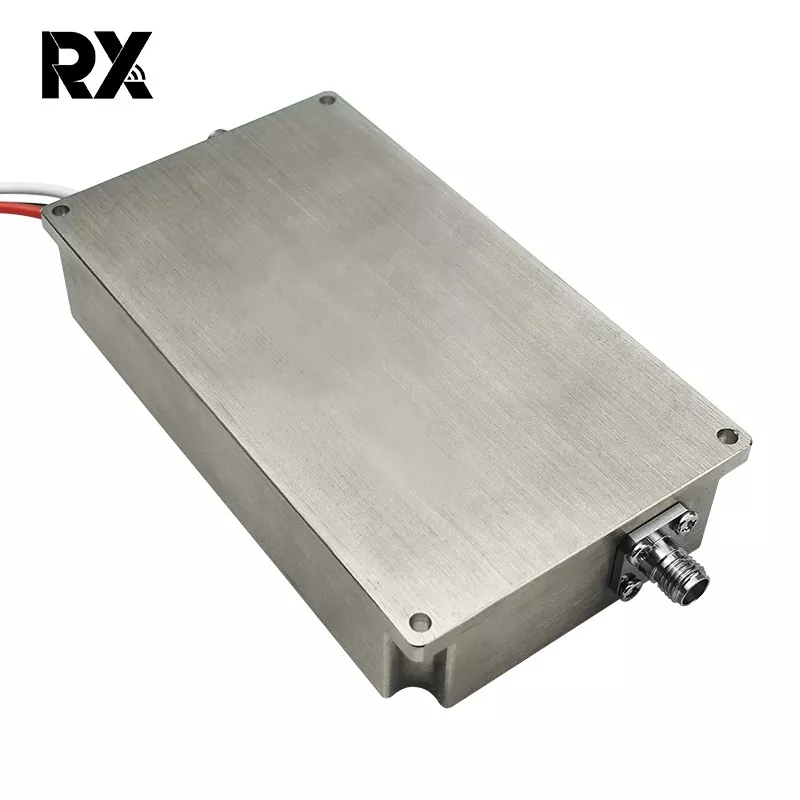

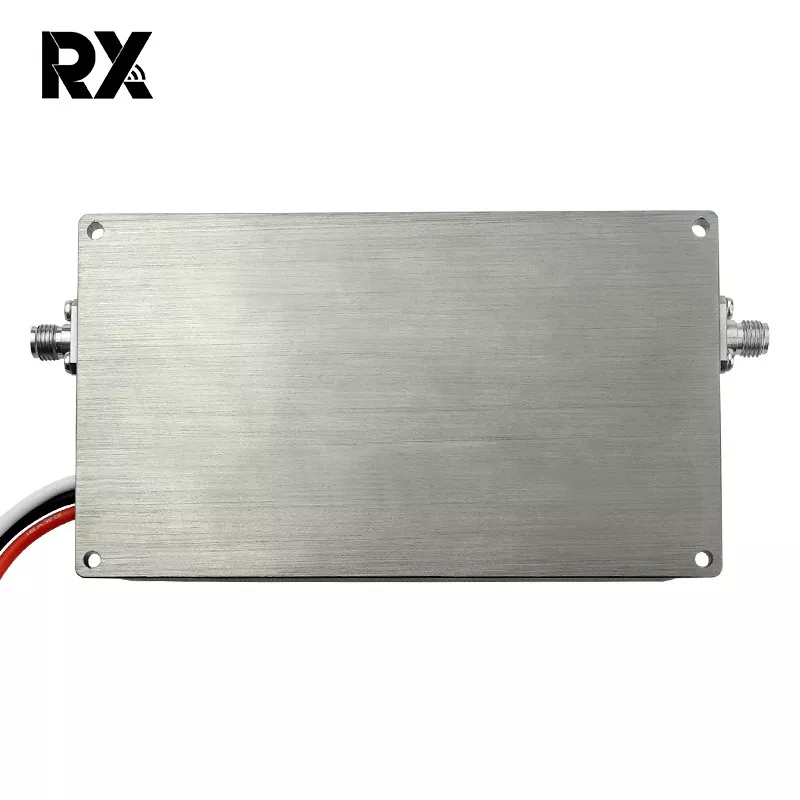

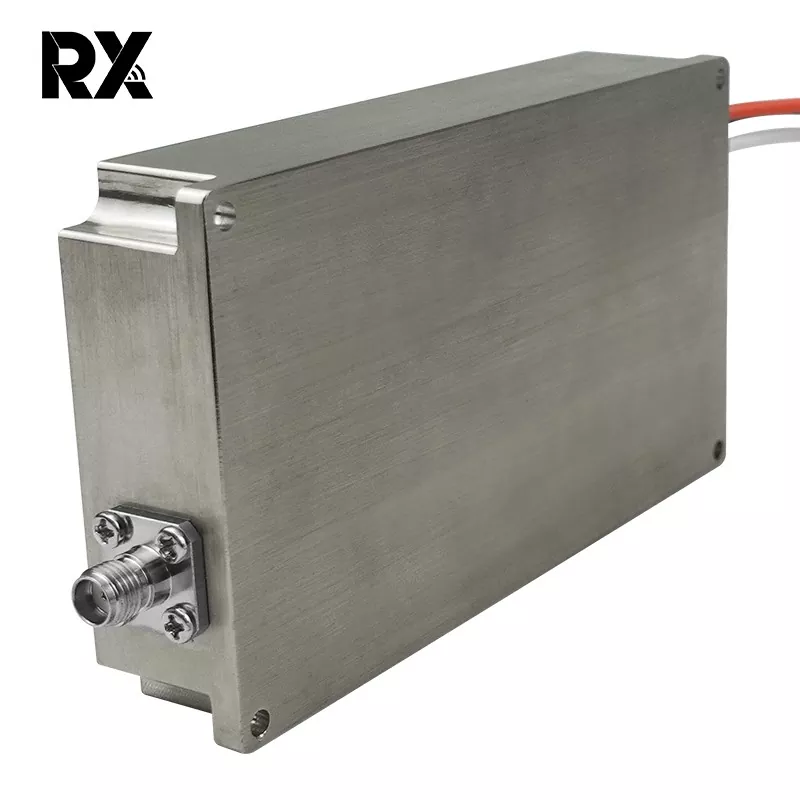

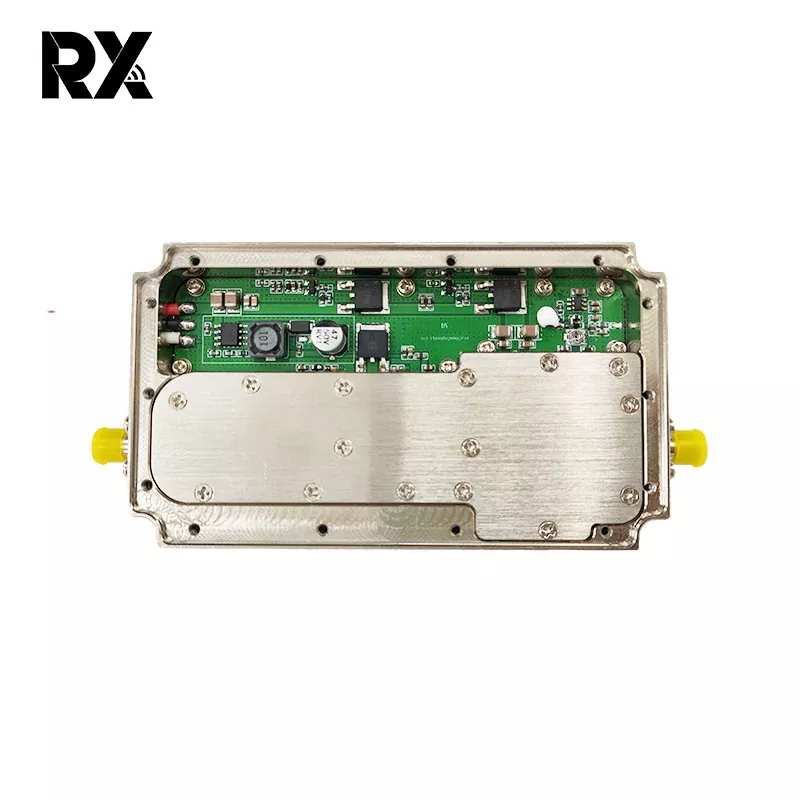

Сверхширокополосный усилитель мощности 20 Вт, 500–7300 МГц

Это сверхширокополосный усилитель мощности без источника сигнала мощностью 20 Вт, 500–7300 МГц. Он играет решающую роль в распределении электроэнергии и защите линий внутри системы. Хотя он сам по себе не обеспечивает усиления, он может точно ослаблять, согласовывать или изолировать мощные сигналы мощностью до 20 Вт в сверхширокой полосе пропускания от 500 МГц до 7,3 ГГц.

Отправить запрос

Описание продукта

Основные преимущества:

Этот чип усилителя мощности мощностью 20 Вт с частотой 500–7300 МГц покрывает 500–7300 МГц, одновременно охватывая L, S, C и часть диапазонов X, что позволяет многократно использовать один чип. Это уменьшает количество компонентов делителя частоты, тем самым уменьшая размер и снижая затраты. Это облегчает переключение между диапазонами помех, устраняя необходимость во внешних источниках сигнала и антеннах. Один широкополосный чип может обрабатывать помехи от низких частот (обычных диапазонов) до высоких частот.

Основная функция:

В широкополосном канале приемопередатчика он поддерживает мощность возбуждения 20 Вт, превышающую предел предыдущего этапа, до уровня, с которым может справиться последующий чип, предотвращая сжатие или сгорание последующего LNA/микшера. Выдерживает мгновенную мощность ≥ 20 Вт. Когда отраженная мощность возникает из-за несоответствия антенны или обрыва цепи на следующем этапе, этот усилитель мощности 500–7300 МГц мощностью 20 Вт поглощает/ослабляет отраженную энергию для защиты силовых транзисторов на предыдущем этапе.

Этот усилитель мощности, вставленный между двумя каскадами усилителя мощности, может снизить обратные потери на 3–6 дБ, уменьшить межкаскадные отражения, подавить автоколебания и улучшить межкаскадную изоляцию.

Характеристики сверхширокополосного усилителя мощности 20 Вт, 500–7300 МГц (TC = 25 ℃)

Нет.	Описание	Символ	Мин	Введите		Макс	Единица	Примечание
1.	Рабочая частота	ЧБ	500			7300	МГц
2.	Входная мощность	Приколоть		0			дБм
3.	Выходная мощность в непрерывном режиме	Псат	42.5	43		44	дБм	Непрерывная волна
4.	Прирост мощности	Гп		43			дБм	@ Pin=0 дБм
5.	Равномерность усиления мощности	△Гп		±1,5			дБ	@ Pin=0 дБм
6.	Входные обратные потери	С11		-15			дБ
7.	Рабочее напряжение	В постоянного тока	24	30		36	V
8.	Текущее потребление	A		2		3	A	@ Выход=10~15Вт

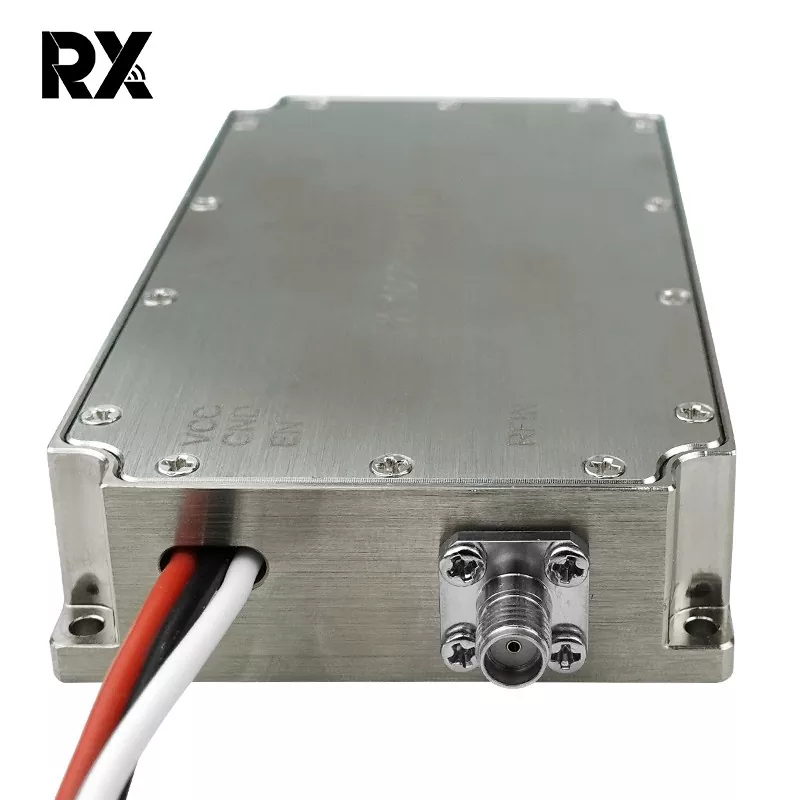

9.	Входной радиочастотный разъем		СМА, Женский
10.	Выход радиочастотного разъема		СМА, Женский
11.	Масса			0.278		0.3	Кг
12.	ДлинаШиринаВысота		1056020			мм
13.	Максимальная входная мощность	ПинМакс	≤10			дБм
14.	Определение интерфейса	ВДД	А1		24 В постоянного тока
		Земля	А2		Земля
		Давать возможность	1		5 В~Вдд:ВКЛ. 0 В: ВЫКЛ.
	Габаритные размеры	Примечание: 1、Габаритные размеры приведены только для справки; 2. Размер может быть увеличен или уменьшен в соответствии с требованиями клиента; 3、 Положения входного интерфейса, выходного интерфейса и интерфейса источника питания могут быть изменены в соответствии с фактическими потребностями клиентов;
	Габаритные размеры

Кривые производительности (фактические измеренные образцы, 25 °C, 28 В)

Частота	вход	24В			30 В			36В
（МГц）	(дБм)	Выход (дБм)	Я)	η(%)	Выход (дБм)	Я)	η(%)	Выход (дБм)	Я)	η(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
