Shenzhen Texin Electronics Co., Ltd с момента своего основания занимается исследованиями и разработками, производством и продажей технологий беспроводной связи.
Линейка продуктов включает в себя источник анти-сигнала мобильной связи 2G/3G/4G/5G и анти-модуль GPS, WIFI беспроводного сигнала, а также интеллектуальное управление оборудованием системной платформы Lora. Мы обеспечиваем стабильную и надежную, хорошую масштабируемость и индивидуальный продукт. для наших клиентов с профессиональными технологиями и отличным обслуживанием. Источник антисигнала FPV является продуктом антимодуля FPV, который исследуется и разрабатывается Texin Electronics. В этом модуле используется логический чип FPGA в качестве главного элемента управления в сочетании с превосходной стабильной частотой заблокированной частоты. VOC, для создания модуля сигнала модуляции FPV. Цифровой сигнал генерируется внутренней частью FPGA, которая модулируется несущей волной сигнала с частотой колебаний ГУН, в результате реакции сигнала выводится на усилитель, а затем передается на антенну.
Поддерживаемые частоты: 300-1200 МГц, 2,4 ГГц и т. д.
Выходная мощность: 20 Вт
Встроенный источник цифрового сигнала, более удобный в использовании, высокая эффективность
Малые размеры, облегчают интеграцию использования
Разработка приложений промышленного класса, использование чипов промышленного класса, подходящих для промышленных приложений.
Нет. | лт | Данные | Единица |
1 | Частота | 5000-6000 | МГц |
2 | Испытательное напряжение | 28 | V |
3 | Текущий | 1,9 | A |
4 | Выход | 20 | W |
5 | Прирост | 43 | дБ |
6 | Стабильность выхода | 1 | дБ |

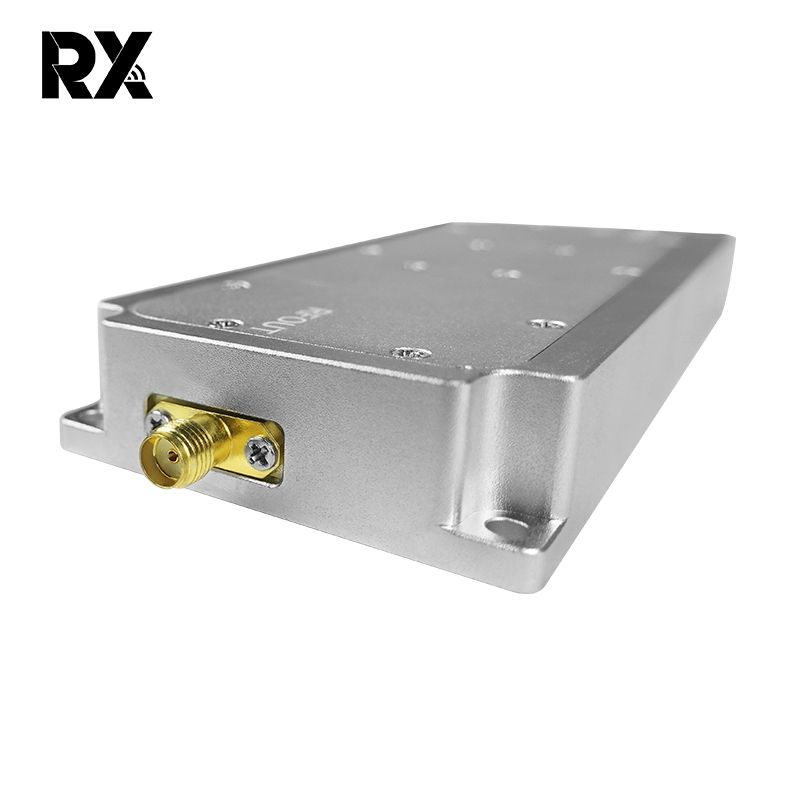

7 | Разъем | СМА/Женский | |
8 | Выходной разъем КСВН | ≤1,30 (без питания и теста VNA) | |
9 | Провод питания | Красный+черный+включить провод | |
10 | Включить контроль | ВысокийВКЛ. Низкий Выкл. | |

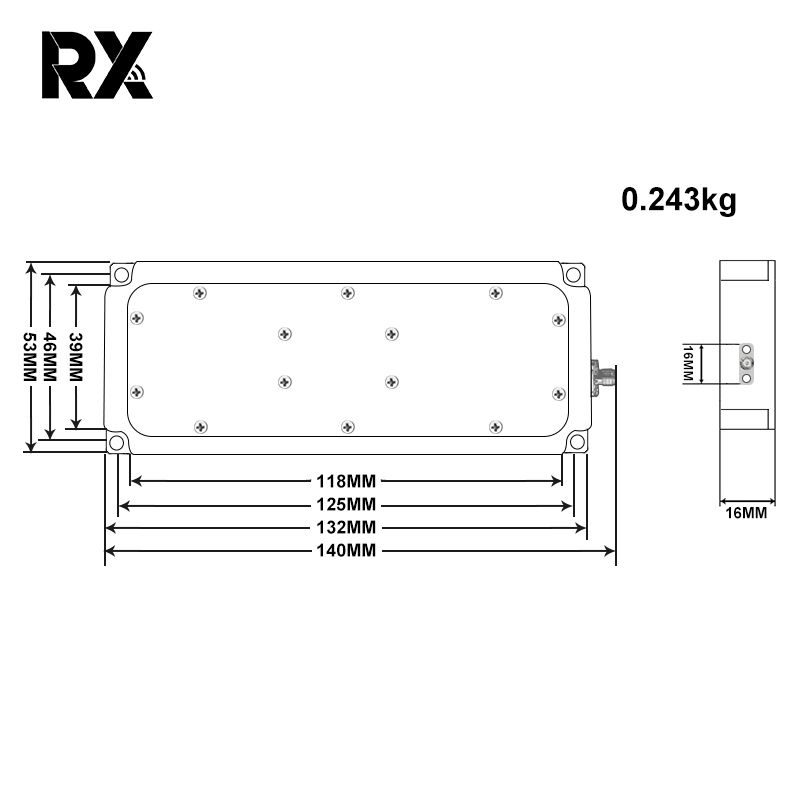

11 | Размер оболочки | 132*53*16 | мм |
12 | Монтажное отверстие | 46*125 | мм |
13 | Масса | 243 | g |
14 | Рабочая температура | -40~+65 | ℃ |
15 | Материал корпуса | Алюминий | |
16 | Потребность в вибрации | Загрузка автомобиля в порядке |
1. основная функция:
Он основан на частоте дистанционного управления FPV для установки параметра цифрового модуляционного сигнала источника антисигнала, модуляции его до настроенной частоты, источника антисигнала после модулирования, который усиливается радиочастотой и выводится на антенну для передачи, формируя беспроводной сигнал. к сигналу дистанционного управления анти-FPV.
2. Описание приложения:
Порт RF-выхода SMA модуля анти-источника сигнала имеет импеданс 50 Ом, подключен к входному интерфейсу SMA модуля усилителя, выход модуля мощности усилителя подключен к передающей антенне, интерфейс и импеданс должны быть согласованными. Температура модуля после интеграции должна быть Не превышайте рабочую температуру, обеспечивайте надлежащее рассеивание тепла.
1. Диапазон частот
Никакого анти-эффекта, если вне диапазона используемой частоты, когда настроенная частота соответствует сигналу дистанционного управления против FPV.
2. Расстояние помех и конфигурация выхода
Расстояние помех связано с выходной мощностью усилителя. Чем больше мощность, тем дальше анти-расстояние. Кроме того, наилучшая эффективность должна быть достигнута в беспрепятственной среде, что означает отсутствие препятствий между антисигналом и FPV.
