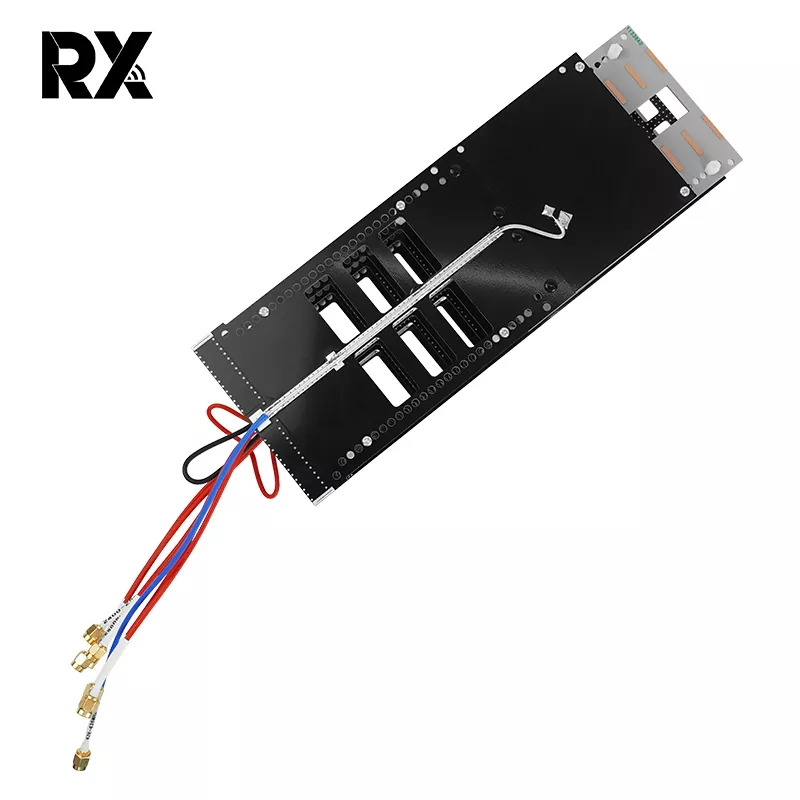

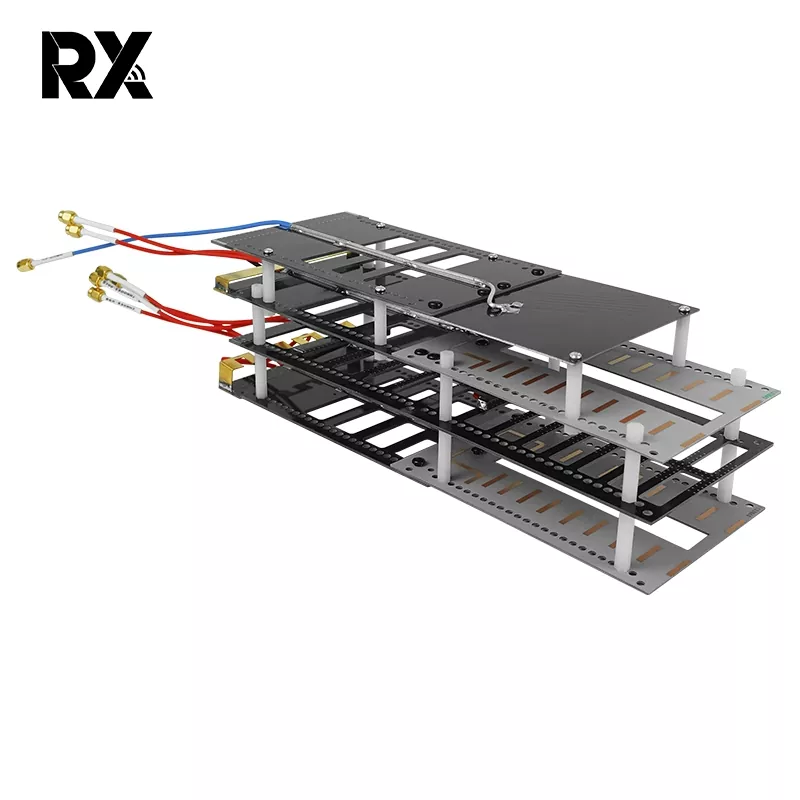

7-диапазонная комбинированная антенна для печатной платы с высоким коэффициентом усиления

7-диапазонная комбинированная антенна для печатной платы с высоким коэффициентом усиления — это инновационная антенна, сочетающая в себе передовые технологии с превосходными характеристиками RX. Он объединяет семь различных диапазонов связи на одной печатной плате, обеспечивая эффективную многодиапазонную связь, а благодаря высоким характеристикам усиления он может обеспечить стабильную и мощную поддержку сигнала для различных устройств беспроводной связи.

Отправить запрос

Описание продукта

Процесс производства 7-полосной комбинированной печатной антенны с высоким коэффициентом усиления является относительно зрелым, после строгих испытаний и проверок качества, с высокой надежностью и стабильностью. В различных сложных условиях окружающей среды, таких как высокая температура, низкая температура, влажность и т. д., можно поддерживать хорошие рабочие характеристики, обеспечивая непрерывность и стабильность связи.

Кроме того, 7-диапазонная комбинированная антенна на печатной плате с высоким коэффициентом усиления может поддерживать семь различных диапазонов частот связи с широким охватом, включая, помимо прочего, широко используемые диапазоны частот мобильной связи (например, 2G, 3G, 4G, 5G), а также часть IoT и Полосы частот частной сети.

7-диапазонная комбинированная антенна для печатной платы с высоким коэффициентом усиления по спецификации

Параметр производительности
Тип	Частота (Индивидуально)	Прирост	КСВН	Горизонтальный Ширина луча	Вертикальный Ширина луча

433 МГц	428-438 МГц	1 дБи	≤1,5	75-90°	68-80°
900 МГц	803–930 МГц	5 дБи		72-88°	57-74°
1,2G	1160-1280 МГц	8 дБи		62-75°	55-68°
1,4/1,5/1,6 г	1160-1620 МГц	8 дБи		55-75°	52-68°
2,4G	2400-2500 МГц	16 дБи		48-58°	27-38°
5,2 г	5100-5350 МГц	17 дБи		35-45°	27-38°
5,8 г	5700-5900 МГц	17 дБи		35-45°	27-38°

Соотношение передней и задней частей		≥18 дБ
Входное сопротивление		50 Ом
Максимальный вход		50 Вт
Тип входного разъема		086 кабель 7шт*SMS-J

Механический параметр
Размер (ДШВ)		28497,560 мм
Вес антенны (кг)		0,35 кг
Рабочая влажность (%)		10%- 95%
Цвет поверхности		Черный и серый цвет
Рабочая температура (°C)		-40～65 º
