Как будет работать устройство подавления радиочастотного сигнала?

Подавители радиочастотных (РЧ) сигналов работают путем передачи сильных радиочастотных сигналов в том же диапазоне частот, что и целевой сигнал, тем самым мешая нормальной связи и работе целевого сигнала.

1. Генерация сигнала

(1) Выбор частоты: глушилки предназначены для работы в определенном диапазоне частот. Например, если он используется для подавления сигналов сотового телефона, он выберет диапазоны частот, используемые мобильными сетями, такие как GSM (900 МГц и 1800 МГц в некоторых регионах), CDMA или различные диапазоны частот, используемые сетями 3G, 4G и 5G. Для глушения Wi-Fi он будет сосредоточен на диапазонах частот 2,4 ГГц и 5 ГГц.

(2) Схема генерации сигнала. Внутри устройства имеется схема генерации сигнала, которая используется для генерации радиочастотного сигнала. Эта схема обычно содержит такие компоненты, как генератор (для генерации базовой частоты) и усилитель (для увеличения мощности генерируемого сигнала). Затем сгенерированный сигнал корректируется для получения соответствующих характеристик.

2. Усиление мощности

(1) Повышение мощности сигнала. После генерации радиочастотного сигнала он обычно проходит через каскад усилителя мощности. Усилитель мощности повышает мощность сигнала до уровня, который может эффективно создавать помехи целевому сигналу. Например, выходная мощность типичного глушителя радиочастотного сигнала может варьироваться от нескольких ватт до десятков ватт, в зависимости от применения и желаемого диапазона помех. Более высокая выходная мощность позволяет сигналу помех покрывать большую площадь и более эффективно подавлять законные сигналы.

(2) Использование компонентов высокой мощности. В каскаде усилителя мощности обычно используются такие компоненты, как транзисторы LDMOS (металлооксидный полупроводник с боковой диффузией) или другие мощные полупроводниковые устройства. Эти компоненты способны обрабатывать большие объемы электрической энергии и преобразовывать входную мощность в выходную высокочастотную мощность.

3. Трансмиссия

(1) Выбор частоты: глушилки предназначены для работы в определенном диапазоне частот. Например, если он используется для подавления сигналов сотового телефона, он выберет диапазоны частот, используемые мобильными сетями, такие как GSM (900 МГц и 1800 МГц в некоторых регионах), CDMA или различные диапазоны частот, используемые сетями 3G, 4G и 5G. Для глушения Wi-Fi он будет сосредоточен на диапазонах частот 2,4 ГГц и 5 ГГц.

(2) Распространение сигнала: после передачи сигнала помех он распространяется в воздухе в виде электромагнитных волн. Он распространяется со скоростью света и распространяется на определенный диапазон. Когда он достигает принимающего устройства (например, мобильного телефона, маршрутизатора Wi-Fi, дрона и т. д.), он мешает нормальному сигналу, который эти устройства пытаются получить.

4. Механизмы вмешательства

(1) Превышение допустимого сигнала: сигнал помех спроектирован так, чтобы быть достаточно сильным, чтобы превзойти слабый входящий сигнал от источника сигнала (например, мобильной базовой станции или точки доступа Wi-Fi) на стороне принимающего устройства. Когда антенна приемного устройства принимает как правильный сигнал, так и сигнал помех, сильный сигнал помех приводит к насыщению или перегрузке входной схемы приемника (например, малошумящего усилителя). Это приводит к тому, что приемник не может должным образом усилить и обработать законный сигнал, что приводит к разрыву или потере соединения.

(2) Генерация шума и искажений. Помимо превышения допустимой мощности сигнала, сигнал помех также вносит шум и искажения в схему приемника. Случайный или хаотический характер сигнала помех мешает нормальной работе процесса демодуляции приемника, что затрудняет извлечение устройством значимой информации из достоверного сигнала.

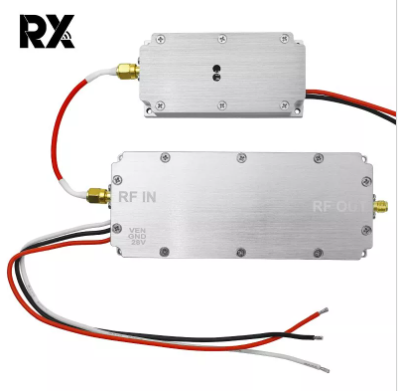

Модуль усилителя мощности RF 30 Вт

Таким образом, глушители радиочастотных сигналов генерируют, усиливают и передают сильные радиочастотные сигналы в целевой полосе частот, нарушая нормальную работу устройств, которые используют эти частоты для связи, эффективно подавляя их сигналы. Стоит отметить, что во многих регионах использование глушителей радиочастотного сигнала ограничено законом, поскольку они могут создавать помехи законным услугам связи.
