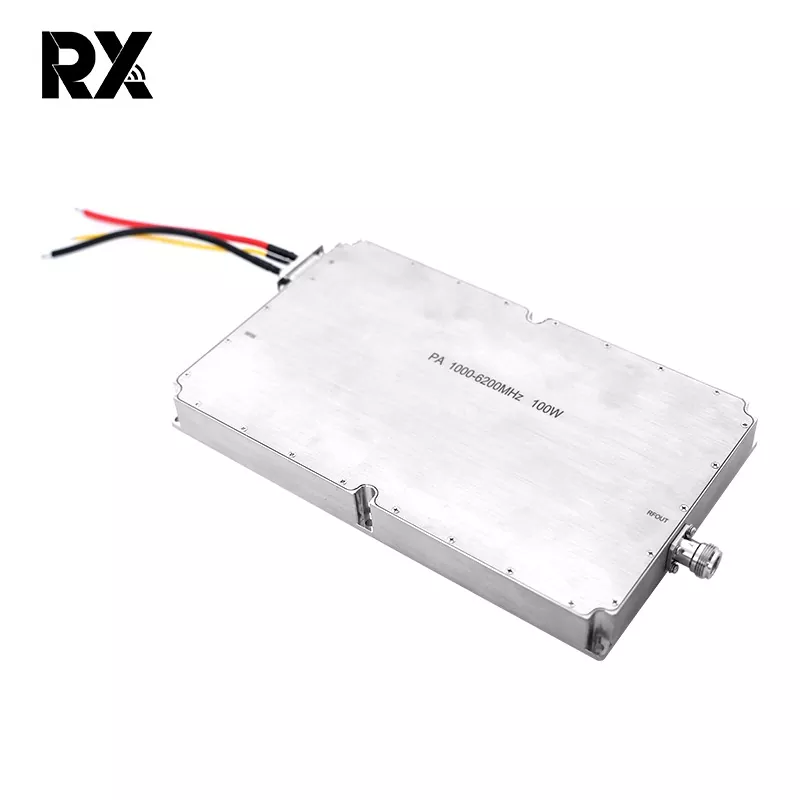

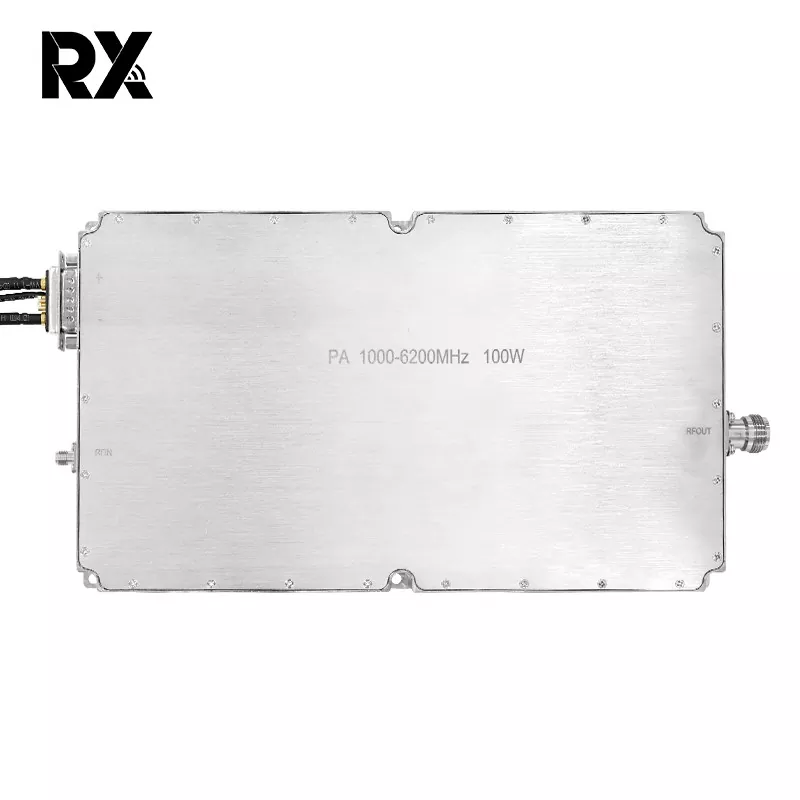

Сверхширокополосный усилитель мощности мощностью 100 Вт, 1000–6000 МГц

Сверхширокополосный усилитель мощности мощностью 100 Вт с частотой 1000–6000 МГц представляет собой радиочастотный модуль. Один модуль может охватывать диапазон 1–6 ГГц, устраняя необходимость в традиционных многодиапазонных схемах переключения, что значительно снижает размер и сложность системы. Подходит для сценариев, включающих перестройку частоты, скачкообразную перестройку частоты или широкополосные помехи.

Отправить запрос

Описание продукта

Сверхширокополосный усилитель мощности мощностью 100 Вт, 1000–6000 МГц

В этом модуле используется технология GaN, обеспечивающая на 30% меньше тепловыделения, чем LDMOS при эквивалентной мощности 100 Вт, что обеспечивает действительно высокую мощность и низкое тепловыделение, что продлевает срок службы модуля. Кроме того, мы добавили на печатную плату защиту от температуры, защиту нагрузки, защиту от перенапряжения и защиту от перегрузки, что устраняет необходимость во внешних функциях защиты и значительно повышает эффективность работы.

В отличие от обычных узкополосных частот, сверхширокополосный (1000–6000 МГц) требует более высоких технических стандартов и стандартов качества компонентов для достижения сверхширокополосных, мощных и высоконадежных характеристик. Сверхширокополосный усилитель мощности мощностью 100 Вт, 1000–6000 МГц, продемонстрировал выдающиеся характеристики в современной многодиапазонной связи, испытаниях на электромагнитную совместимость, радиоэлектронной борьбе и системах борьбы с дронами.

Спецификация усилителя мощности 1000–6200 МГц, 100 Вт (TC = 25 ℃)

Нет.	Описание	Символ	Мин	Введите		Макс	Единица	Примечание
1.	Рабочая частота	ЧБ	1000			6200	МГц
2.	Входная мощность	Приколоть		2			дБм
3.	Выходная мощность в непрерывном режиме	Псат	50.5	51		52.5	дБм	Непрерывная волна
4.	Прирост мощности	Гп	48.5	49		50.5	дБм	@ Pin = 2 дБм
5.	Равномерность усиления мощности	△Гп		±1,5			дБ	@ Pin = 2 дБм
6.	Входные обратные потери	С11		-15			дБ
7.	Рабочее напряжение	В постоянного тока	28	28		32	V
8.	Текущее потребление	A		17		21.5	A	@ Выход = 110~180 Вт
9.	Входной радиочастотный разъем		СМА, Женский

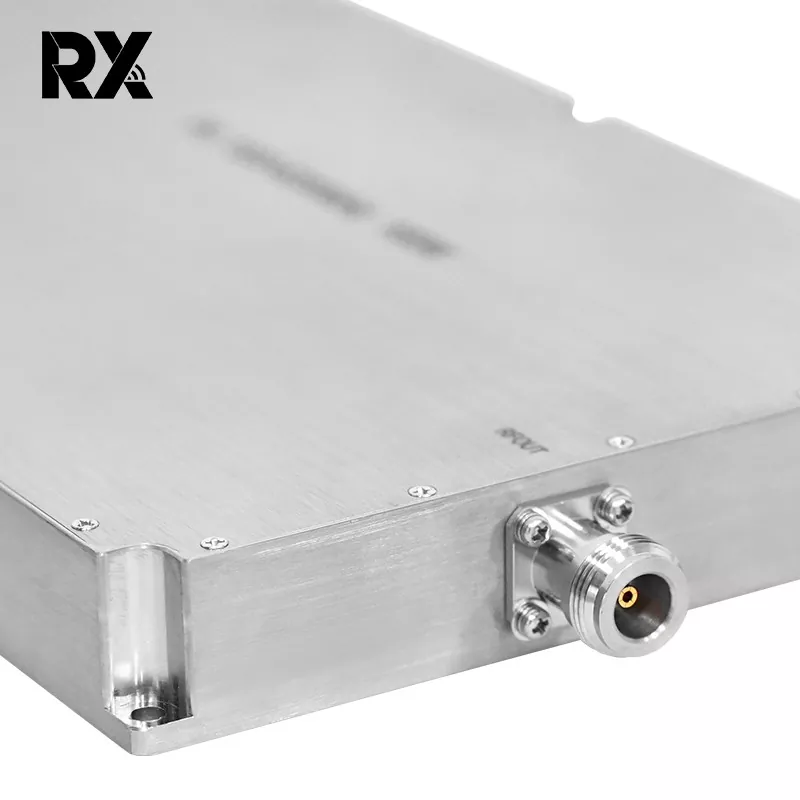

10.	Выход радиочастотного разъема		Н, Женский
11.	Масса			1.9		2	Кг
12.	ДлинаШиринаВысота		25015025			мм
13.	Максимальная входная мощность	ПинМакс	≤10			дБм

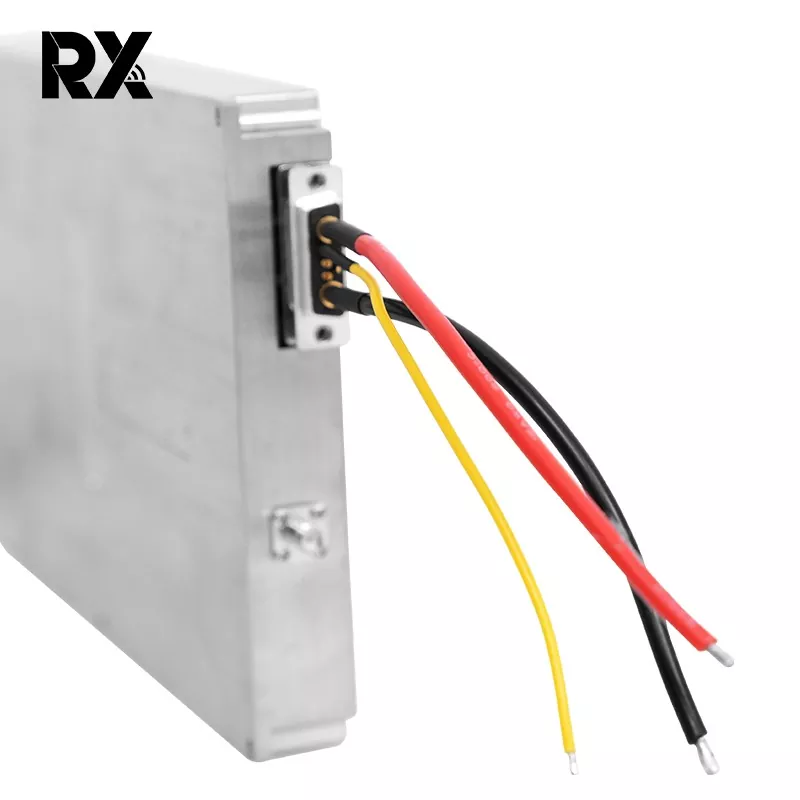

14.	Определение интерфейса (7W2 Женский)	ВДД	А1		28 В постоянного тока
		Земля	А2		Земля
		Защита от перегрузки по току	2		Нормальная работа: 0 В Защита от перегрузки по току: + 5 В			Защита от перегрузки по току @ 25А
		Защита от перегрева	2		Нормальная работа: 0 В Защита от перегрева: + 5 В			Перегрев
		Давать возможность	3		5 В~Вдд:ВКЛ. 0 В: ВЫКЛ.			защита при 100 ℃
		Земля	4		Земля
		Состояние	5		Нормальная работа: 0 В Государственная защита: +5 В
