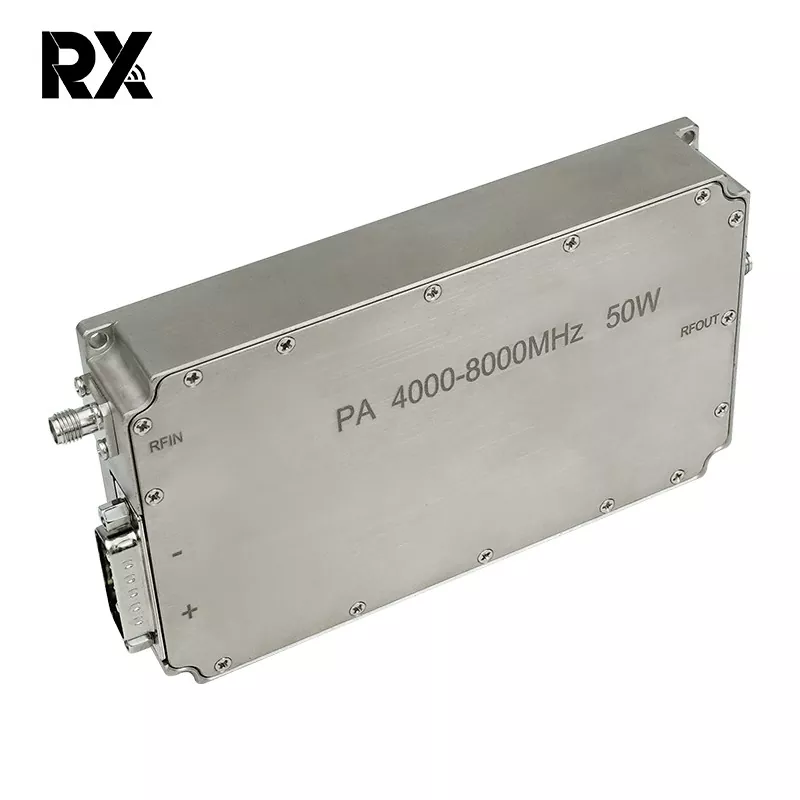

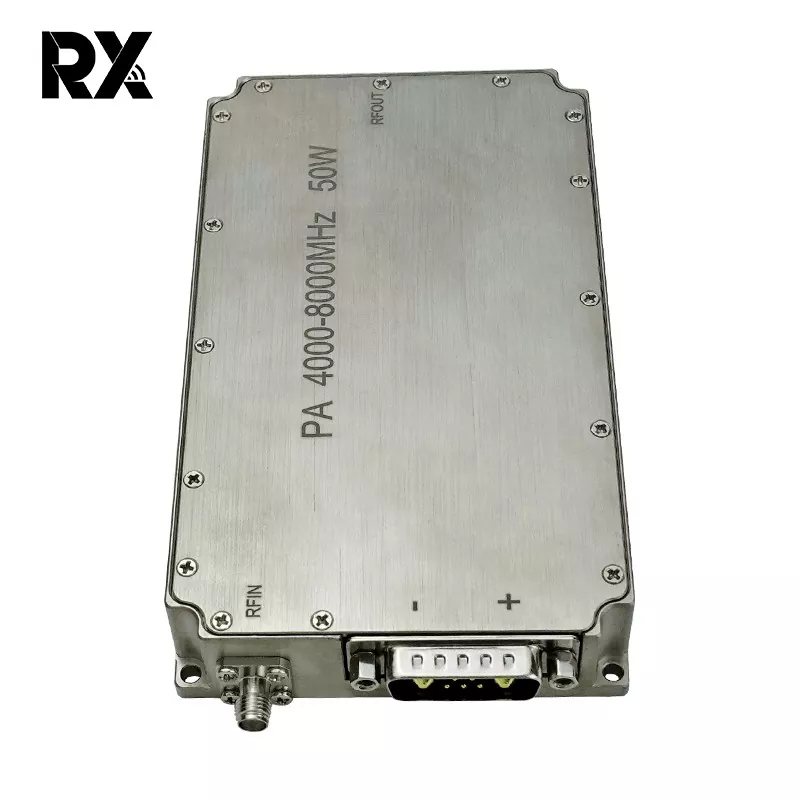

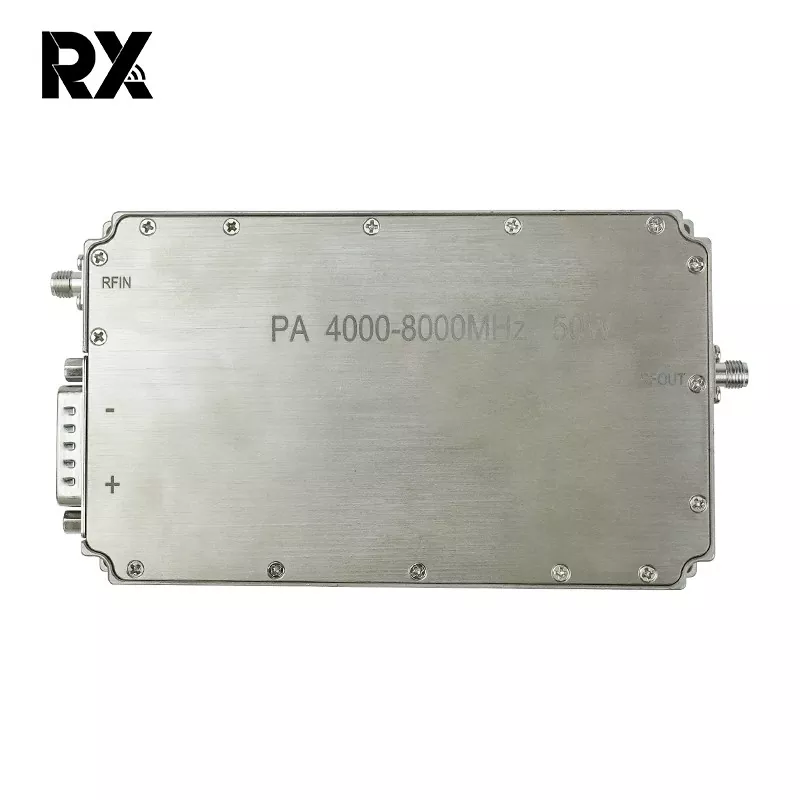

Сверхширокополосный радиочастотный усилитель мощности C-диапазона 4–8 ГГц, 50 Вт

Этот широкополосный усилитель мощности мощностью 50 Вт представляет собой высокопроизводительный радиочастотный модуль, предназначенный для приложений, требующих высокой выходной мощности в диапазоне частот от 4 до 8 ГГц. Используя передовую технологию GaN (нитрид галлия), он обеспечивает высокую плотность мощности, превосходную эффективность и надежную линейность в широкой мгновенной полосе пропускания. Усилитель спроектирован для обеспечения стабильности, долговечности и стабильной работы в сложных условиях.

Отправить запрос

Описание продукта

Ключевые особенности

Широкополосная производительность: бесперебойно работает во всем диапазоне частот от 4 до 8 ГГц (C-диапазон) без необходимости переключения диапазонов.

Высокая выходная мощность: обеспечивает типичную насыщенную выходную мощность минимум 50 Вт (47 дБм) по всему диапазону.

Высокий коэффициент усиления: типичный коэффициент усиления слабого сигнала составляет 50 дБ (минимум), обеспечивая эффективное усиление сигнала от источников малой мощности.

Превосходная неравномерность усиления: обеспечивает превосходную неравномерность усиления обычно ±1,5 дБ во всем диапазоне частот для обеспечения равномерной производительности.

Высокая эффективность. Включает в себя высокоэффективную конструкцию, обычно достигающую 30% добавленной мощности (PAE), что снижает тепловую нагрузку и энергопотребление постоянного тока.

Надежная линейная производительность: обеспечивает высокую точку сжатия 1 дБ (OP1дБ), обычно > 47 дБм, поддерживает как линейное, так и насыщенное усиление для различных схем модуляции.

Встроенная защита и контроль: включает в себя комплексные функции безопасности: защиту от обратного напряжения, отключение при перегреве и защиту от перегрузки по выходу/КСВ. Стандартный аналоговый интерфейс для управления смещением, включения/выключения (TTL) и мониторинга состояния.

Управление температурным режимом: разработан с эффективной системой охлаждения опорной плиты, обеспечивающей надежную работу в условиях полной нагрузки. Диапазон рабочих температур корпуса: от -40°С до +85°С.

Прочная конструкция: помещена в прочный герметичный металлический корпус, обеспечивающий превосходную защиту и устойчивость к воздействию окружающей среды, подходит для военного, аэрокосмического и промышленного применения.

Нет.	Описание	Символ	Мин	Введите	Макс	Единица	Примечание
1.	Рабочая частота	ЧБ	4000		8000	МГц
2.	Входная мощность	Приколоть		0		дБм
3.	Выходная мощность в непрерывном режиме	Псат	47	48.5	49.5	дБм	Непрерывная волна
4.	Прирост мощности	Гп	47		49.5	дБм	@ Pin=0 дБм
5.	Равномерность усиления мощности	△Гп		±1,5		дБ	@ Pin=0 дБм
6.	Небольшое усиление сигнала	G	49	50.5	52	дБ	@ Pin=-5дБм
7.	Небольшая неравномерность усиления сигнала	△Г		±2		дБ	@ Pin=-5дБм
8.	Входные обратные потери	С11		-15		дБ
9.	Рабочее напряжение	В постоянного тока	28	28	32	V
10.	Текущее потребление	A		6	8	A	@ Выход=50~90Вт
11.	Рабочая температура		-40℃~+50℃
12.	Входной радиочастотный разъем		СМА, Женский
13.	Выход радиочастотного разъема		СМА, Женский
14.	Масса			0.439	0.50	Кг
15.	ДлинаШиринаВысота		1348022			мм
16.	Входная мощность	ПинМакс	-5		5	дБм

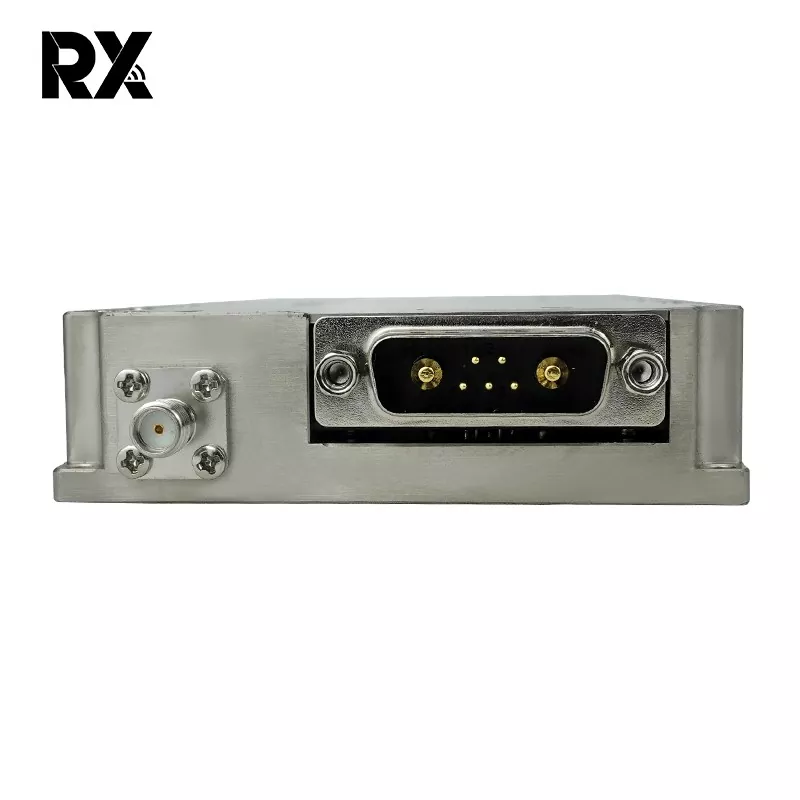

17.	Определение интерфейса (7W2 Женский)	ВДД	А1	Земля
		Земля	А2	28 В постоянного тока
		Текущий смысл	1	Аналоговое напряжение относительно тока модуля при 100 мВ/А
		Датчик температуры	2	Аналоговое напряжение относительно температуры модуля при 10 мВ/℃
		Давать возможность	3	Включение усилителя			Включение усилителя: высокий логический уровень TTL (3,3 В) （Внутреннее вытягивание-низкий）
		Земля	4	Земля
	Габаритные размеры	Примечание: 1、Габаритные размеры приведены только для справки; 2. Размер может быть увеличен или уменьшен в соответствии с требованиями клиента; 3、 Положения входного интерфейса, выходного интерфейса и интерфейса источника питания могут быть изменены в соответствии с фактическими потребностями клиентов;
